クリアフロー工法 製管作業

現在　中川原雨水管耐震化工事（第１工区）において

作業を進めている途中経過です。

置き場で融着された部材は、トラックで運搬し

マンホールの開口部より順次搬入します。（写真１）

ユニックと人力を併用して既設雨水管渠内に搬入した部材は

最下流部から順次組み立てを行います。（写真２）

補強鋼材のストレートフレームとハンチフレームや連結材の取り付けは、管内で行います。（写真３）

ライニング材を設置する既設の雨水管きょの横面には、所定の位置と高さが確保できるようにアングルの補助部材を設置します。（写真４）

上下はライニング材と連結したボルトで高さの調整ができ高さと厚みの確保が簡単にできる仕組みなっています。

（写真５）

融着したライニング材は、かん合材で簡単に固定ができ施工もとても容易に行うことができます。

（写真６）

クリアフロー工法の製管作業は、まるで大きなプラモデルを組みたてるような感じで

安全にかつ短期間で製管作業ができるのも最大の特徴です。

1月21日現在

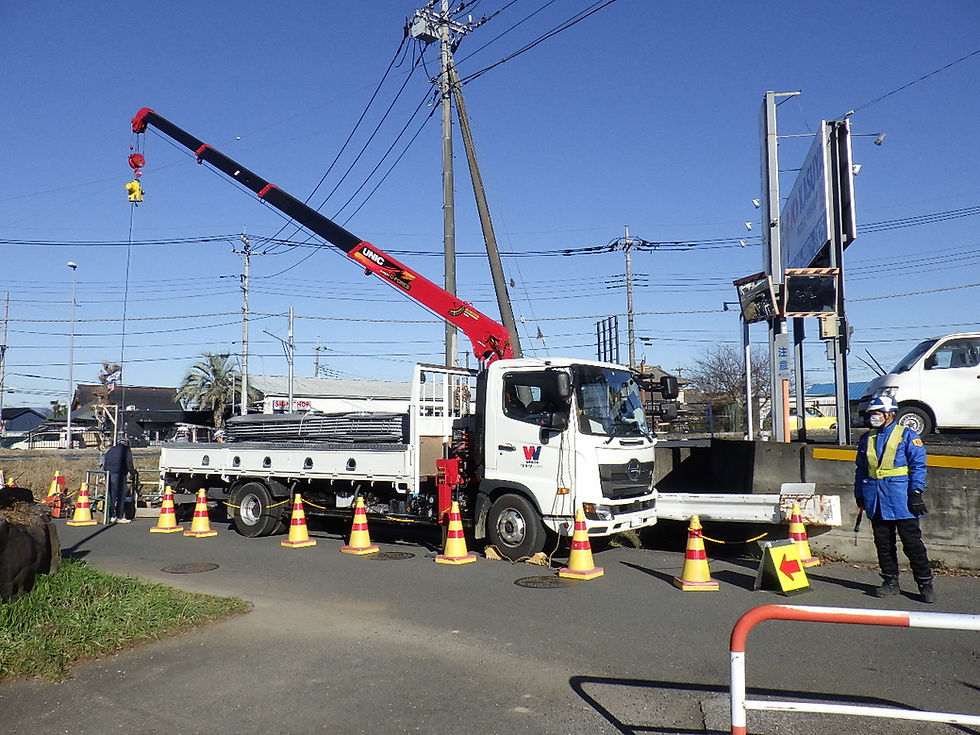

写真１　材料の搬入

写真１　マンホール開口部から部材の搬入

写真３　ライニング材のコーナー部や各部材の取り付け

写真４　側面部

写真５　上面部

写真５　下面部

写真５　下面部

写真５　かん合部取り付け前

写真５　かん合部取り付け後

写真６　連結状況
